產品詳情：

HDZ312卷徑張力控制器可通過編碼器或接近開關演算卷材的半徑變化，自動調整張力輸出值，對卷材進行恒力或錐度張力的控制。HDZ312根據磁粉離合器或磁粉制動器在低轉矩時非線性的特征，特有轉矩補償功能，使張力曲線更加平坦。系統結構更加簡單實用，穩定可靠，實用于卷材的收放卷張力控制。

功能特點

●可手動/自動工作 ●可調的磁粉離合器/磁粉制動器轉矩補償

●自動演算卷材半徑 ●只需設定3個簡單的參數即可工作

●恒張力/錐度張力控制 ●可連接編碼器或接近開關

●輸出0-24V/4A，過電流自動保護 ●可儲存9組不同材料的參數

●自動記憶系統所有參數和狀態

轉矩補償工作原理

通常情況下，磁粉離合器/磁粉制動器的輸出扭矩同勵磁電流的關系并非非完全線性，如下圖A所示，可分為三個區間：起調區，線性區，飽和非線性區。在起調區內，磁粉離合器/磁粉制動器的輸出轉矩滯后于勵磁電流，勵磁電流增大，但輸出轉矩增加很少，而且勵磁電流需要增加到某個值以上，才開始有轉矩輸出。而在線性區內，磁粉離合器/磁粉制動器的輸出轉矩基本與勵磁電流成線性關系。而在飽和區，就算勵磁電流繼續增大，輸出轉矩增大很稍或根本不增大�；�于磁粉離合器/磁粉制動器的這種特性。HDZ312允許對起調區進行輸出補償，使得磁粉離合器/磁粉制動器的力矩輸出與控制器輸出基本成線型關系

轉矩補償圖

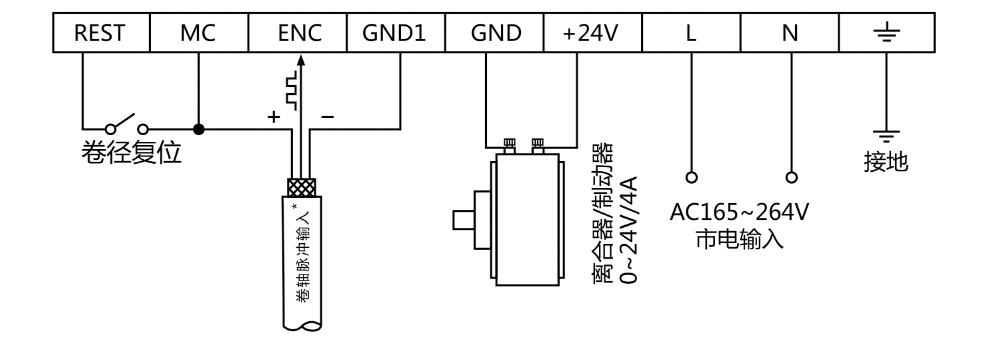

HDZ312張力控制器接線圖

外形尺寸圖

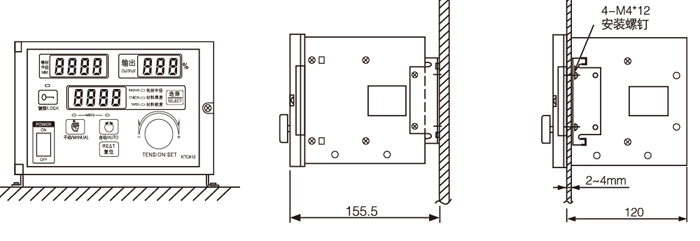

安裝方式

HDZ312張力控制器可采用水平安裝、立面安裝或屏式開孔安裝

技術規格
